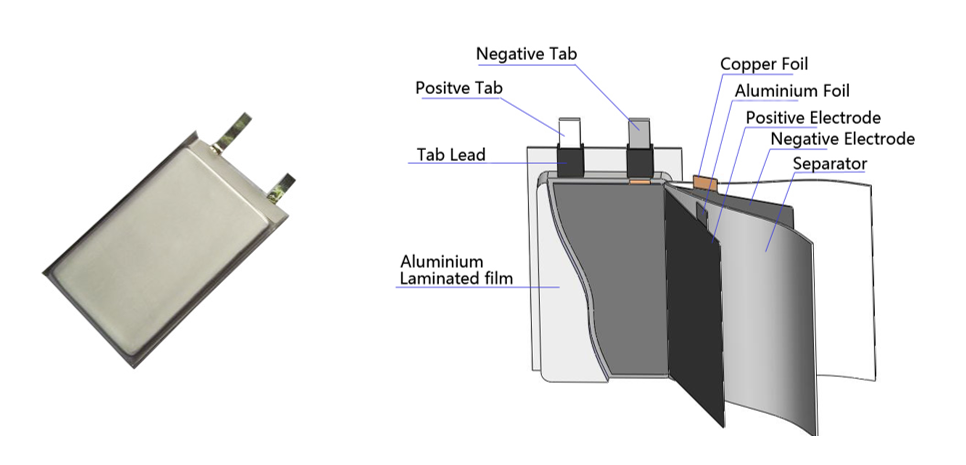

1. Dyfnder gwael y treiddiad
Rhifyn Allweddol: Dyfnder ffurfio annigonol neu ddiffygion strwythurol gan arwain at graciau, crychau, ac ati .
1.1 Dylanwad paramedrau llwydni
1.2 Rheoli Cyflwr
- Pwysedd Arwyneb Rheoledig: 0.3 - 0.5 mpa . Pwysedd annigonol → crychau; Pwysedd gormodol → craciau
- Cyflymder pwyso: gall llai na neu'n hafal i 5 mm/eiliad . cyflymder cyflym achosi crynodiad straen ac arwain at gracio
- Amser Cynnal a Chadw: Yn fwy na neu'n hafal i 2 eiliad . mae amser annigonol yn effeithio ar y gyfradd adlam ac yn arwain at ddyfnder annigonol
1.3 Gwrthfesurau niweidiol
Nodyn: Mae'r bwlch rhwng y mowldiau fel arfer wedi'i osod ar 0.25mm (ddwywaith trwch y ffoil alwminiwm), ac mae'r ongl R yn cael ei haddasu yn ôl dyfnder y dyrnu:
Pan fydd y dyfnder yn llai na neu'n hafal i 4mm, yr ongl r=1.5 mm; Pan fydd y dyfnder> 5mm, yr ongl r yn fwy na neu'n hafal i 2mm .
Ar gyfer batris bach eu maint, mae angen sicrhau cydbwysedd rhwng ymddangosiad a chryfder . Gellir lleihau'r ongl r yn briodol .
2. Diffygion sêl uchaf
2.1 Achosion a Datrysiadau
- Materion Creu: Dyfnder Anghyson y Die a Thrwch y Gell Batri → Addaswch y Dyfnder Die
- Anffurfiad Adlam: Amser statig gormodol cyn i'r batri trwchus gael ei selio → Byrhau'r cyfwng proses
- Cywirdeb gosodiad: gwyriad mewn gwastadrwydd rhwng y sylfaen gosodiadau a'r pen selio → graddnodi rheolaidd
- Glanhau Offer: Glud PP gweddilliol ar y pen selio → Glanhewch bob shifft
- Manylebau Gweithredol: safonwch yr ystumiau pigo a gosod er mwyn osgoi tynnu
2.2 Achosion Gollyngiadau
3. Difrod cornel batri
Lleoliad Cyffredin: Ymyl plygu yr ail sêl (ar yr ochr tab electrod positif/negyddol)
Achos Dadansoddiad
Mae plygu'r bag aer dro ar ôl tro yn achosi blinder a difrod i'r ffilm alwminiwm-blastig . Mae'r amser pigiad ar gyfer yr ail sêl yn rhy hir, ac mae'r amledd plygu yn ormod o ddatrysiad .
Fe'i gwaharddir i fachu’r bag aer yn uniongyrchol . i leihau plygu llaw’r ffilm alwminiwm-blastig, rhaid i’r broses cyn-selio gael prawf plygu 180 gradd gyda mwy na neu hafal i 5 troelli heb unrhyw dyllau pin {. graddfa cyn-selio: Tymheredd}}}. 0.1-0.2 mpa .
4. Dau ddiffyg selio
4.1 Achosion Gollyngiadau / Sodro Gwael
Amrywiadau tymheredd uchel yn y pen selio → graddnodi'r system rheoli tymheredd → ar ôl ei lenwi, yr egwyl rhwng dwy forlys yw> 24 awr → gwyriad yn gwastatrwydd y pen selio yn ystod y broses reoli> 0 . 1mm → malu ac atgyweirio ongl etholiadol gweddilliol → sesiwn rhagarweiniol.
4.2 Dadansoddiad manwl
Rhifyn Craidd: Mae electrolyt yn halogi'r haen CPP, gan arwain at ostyngiad mewn cryfder selio gwres
Pwyntiau Risg: Er y gall y selio gwres eilaidd anweddu'r electrolyt, gall y ffilm hylif weddilliol ddal i achosi gollyngiadau yn y cam diweddarach
4.3 Mesurau Optimeiddio
Cynyddu diamedr agoriad y porthladd llenwi, lleihau gollyngiadau electrolyt → Mae'r nodwydd llenwi yn agos at gell y batri, gan leihau cam heneiddio'r electrod wedi'i chwistrellu (ongl ar oleddf 15-30 gradd) → Hyrwyddo amsugno electrolyt → defnyddio safle llwch -glaw yn ystod pwmpio llwch →
5. Annormaledd foltedd ymyl
5.1 Diffiniad:
Y gwahaniaeth posibl rhwng haen alwminiwm y ffilm alwminiwm-blastig a'r electrodau positif/negyddol, gan adlewyrchu perfformiad inswleiddio'r pecyn .
5.2 Safon
Trothwy'r diwydiant: llai na neu'n hafal i 1V (ar gyfer rhai mentrau fel Guangyu, mae'n llai na neu'n hafal i 0 . 5V) Dull Mesur: Defnyddiwch stiliwr coch yr amlimedr i gysylltu â'r tab, a llithro'r stiliwr du dros yr haen alwminiwm i gael y gwerth uchaf.
5.3 Achosion a Gwrthfesurau
Diffygion Pecynnu: Digonol Selio Selio / Selio Dwbl Uchaf Selio Gwres → Rheoli Cyfradd Gweddilliol PP ar 70-90%
Niwed Haen Alwminiwm: Lwfans ymyl selio annigonol → Dylai lled y lwfans fod yn fwy na neu'n hafal i 3mm
6. nam cyrydiad mewnol (nam smotyn du)
6.1 Achos
Mae sgiw'r platiau diwedd yn achosi i'r haen alwminiwm ddod i gysylltiad â diwedd y plât negyddol, gan arwain at selio annigonol o gell y batri, amlygiad annigonol o'r plât diwedd haen alwminiwm y tu allan i'r haen PP, a chylched fer rhwng y plât pen metel a'r haen alwminiwm {{{0}
6.2 Pwyntiau Rheoli
Mae'r broses selio galed yn graddnodi lleoliad y platiau diwedd yn llym (wedi'i gwrthbwyso llai na neu'n hafal i 0 . 3mm), gyda'r gronfa ymyl selio yn fwy na neu'n hafal i 2mm, trwch yr haen PP ar ôl gwres yn selio yn fwy na neu'n hafal i 20μm, a gorchudd y plât terfynol ar y plât terfynol.
7. haeniad haen neilon
7.1 Ffenomen
Ar ôl ffurfio, mae swigod yn ymddangos yn y corneli neu'r ymylon wedi'u plygu, sy'n arbennig o amlwg ar ôl selio gwres .
Nid yw hon yn broblem gyda'r ffilm blastig nad yw'n alwminiwm ei hun (dim ond yn lleol y mae'n ei digwydd) .
7.2 Rheswm
Yn ystod y broses fowldio, roedd yr haen neilon wedi'i gor -ymestyn . ar ôl selio gwres, roedd y grym crebachu yn uwch na'r grym bondio gyda'r haen alwminiwm
7.3 Gwrthfesurau
8. Dadansoddiad cynhwysfawr o annormaleddau gollyngiadau
8.1 Pwyntiau Risg All-Stage
- Cam ffurfio: Mae ongl r annigonol ar y pedair cornel yn arwain at rwygo
- Cam y Cynulliad: Mae grym mewnol y gell (T1) yn fwy na'r grym adlyniad selio gwres (T2)
- Cam Selio Gwres: Mae difrod i haen alwminiwm y mowld a gofod neilltuedig annigonol yn achosi dadelfennu, a diffyg cydymffurfio â safonau tymheredd/gwasgedd/amser
- Cam Llenwi: electrolyt gweddilliol yn y sêl → Gostyngiad yng nghryfder selio gwres yr haen CPP
- Storio tymor hir: Mae electrolyt yn cyrydu'r tab (mae angen triniaeth pasio wyneb yr haen AL)
- Ôl-brosesu: Mae ymyl plygu gormodol yn achosi niwed i'r ardal selio gwres .
8.2 Rheolaethau Allweddol:
Arolygu Ansawdd Selio Gwres: Cryfder croen yn fwy na neu'n hafal i 3N/15mm
Ffilm blastig alwminiwm trwch CPP sy'n fwy na neu'n hafal i 30μm, iawndal am fwlch y tâp gludiog tab
Crynodeb:
Mae'r broses gynhyrchu o fatris pecyn meddal yn gymhleth . paru paramedrau ym mhob cam a'r rheolaeth fanwl yw'r craidd i sicrhau cynnyrch uchel . o optimeiddio r-ongl a bwlch y mowld gyda pherfformiad dyfnhau gwael, i reoli'r tymheredd ac atal selio, ac atal y fath selio, ac atal y fath selio, ac atal y fath selio, ac atal y fath selio, ac atal y fath selio, ac atal y fath selio, ac atal y fath selio, a gwasgu ar gyfer selio, a gwasgu topiau, a gwasgu di-selio, ac atal y fath selio, ac atal y tymheredd a'r pwysau dwbl yn gofyn am y tymheredd ac atal y tymheredd a'r pwysau dwbl yn gofyn am y tymheredd a'r pwysau. Optimeiddio systematig yn seiliedig ar nodweddion materol (megis hydwythedd y ffilm alwminiwm-blastig a chryfder selio gwres yr haen CPP) a manwl gywirdeb offer (megis gwastadrwydd y gosodiad a rheolaeth tymheredd y pen selio) {.
Yr allwedd i ddatrys y problemau proses yw:
- Rhagfynegiad risg proses lawn: gosod pwyntiau atal gwallau ar gyfer pob proses o fowldio i becynnu, megis lleihau halogiad electrolyt yn y broses cyn-selio a hyrwyddo ymdreiddiad trwy leoliad ar oleddf a statws statig;
- Paramedr deinamig paru: Addasu amodau R-ongl, dyfnhau, a gwres selio yn ôl maint batri a system ddeunydd er mwyn osgoi "un maint i bawb";
- Safoni Deuol Offer a Gweithrediad: Graddnodi cywirdeb gosodiadau yn rheolaidd, glanhau'r pen selio, a chryfhau hyfforddiant ystumiau llaw gweithwyr ar gyfer tynnu a gosod celloedd y batri i leihau difrod dynol;
- Gwirio Perfformiad Deunydd: Dewiswch ffilmiau alwminiwm-plastig sydd wedi pasio profion plygu a chroen i leihau risgiau dadelfennu a gollwng o'r ffynhonnell .
Trwy reolaeth dolen gaeedig proses ac iteriad parhaus, gellir gwella cysondeb a dibynadwyedd batris cwdyn yn effeithiol, gan osod y sylfaen ar gyfer cynhyrchu màs dwysedd ynni uchel a chynhyrchion cylch hir .
Acey Intelligent'sMae busnes yn cynnwys silindrog,cynulliad celloedd cwdyn, Systemau Profi Cell a Phecyn Batri, Peiriannau Cynulliad Awtomatig Pecyn Prismatig, Pecyn Cwdin a Llawn, ac ati . Os oes gennych unrhyw angen, mae croeso i chi gysylltu â ni ar unrhyw adeg .
