Ffurfio Cell Prismatig A Pheiriant Graddio
Rhif y Model: ACEY-BCT5100-48R
Mathau o Batri: Batri Prismatig LifePO4
Gwarant: 1 flwyddyn
MOQ: 1 pecyn set: cas pren haenog
48 Sianeli 5V 100A Adborth Ynni System Ffurfio a Graddio Celloedd Batri ïon Lithiwm
Disgrifiad Cynnyrch
Mae System Ffurfio a Graddio Celloedd Batri yn cynnwys cyfrifiadur, rhyngwyneb cyfathrebu a chabinet profi batri yn bennaf. Mae cabinet profi batri yn cynnwys jig a chorff bwrdd ar gyfer gosod y jig, ffynhonnell gyfredol foltedd cyson a chyson, cylched samplu, rhannu cylched rheoli cynhwysedd, microreolydd a phanel rheoli. Fe'i defnyddir yn bennaf ar gyfer gwahanu gallu batri pŵer, profi cynhwysedd a phrofi bywyd Beicio, a dyma'r brif ffrwd ym maes offer profi batri pŵer i ddiwallu anghenion batri pŵer
Mae'r offer wedi'i gysylltu a'i reoli gan gyfrifiadur i anfon gorchmynion a chasglu data; gall y bysellfwrdd weithredu'r offer â llaw i arddangos paramedrau a statws; mae'r bwrdd cerrynt cyson yn cael ei orchymyn gan y CPU ac mae ganddo swyddogaethau cerrynt cyson a foltedd cyson; pan godir y batri, mae'r cyflenwad pŵer dwy ffordd yn trosi cerrynt eiledol i gerrynt uniongyrchol 14V, trwy'r bwrdd cerrynt cyson i wireddu rheolaeth codi tâl a chanfod y batri; pan fydd y batri yn cael ei ollwng, mae'r broses gyferbyn â'r broses codi tâl. Yn gyntaf, mae foltedd y batri yn cael ei godi i 15V trwy'r bwrdd cerrynt cyson, ac yna mae'r cyflenwad pŵer dwy ffordd yn trosi'r cerrynt uniongyrchol yn gerrynt eiledol a'i fwydo'n uniongyrchol. i mewn i rwydwaith dosbarthu pŵer AC y ffatri, a thrwy hynny sylweddoli'r adborth ynni o ynni trydan rhyddhau batri.
Nodweddion System
● Un pwynt annibynnol, ffynhonnell gyfredol cyson cyson a foltedd cyson, sefydlog heb effaith. Gellir gwireddu swyddogaethau megis cychwyn, stopio, saib, ailddechrau ac amddiffyn.
● Cywirdeb yr offer yw 0.05 y cant , yr amser cofnodi data yw 1 eiliad/amser, ac mae'r sefydlogrwydd yn uchel.
● Mae gan y meddalwedd swyddogaethau pwerus a rhyngwyneb dyn-peiriant cyfeillgar.
● Rhyngwyneb prawf pedair gwifren i sicrhau cywirdeb mesur uchel. Cysyniad dylunio modiwlaidd, hawdd ei gynnal.
Manyleb
|
Strwythur offer |
|
|
Nifer y Sianeli Dyfais |
Mae gan y peiriant cyfan 48 sianel |
|
Dimensiwn allanol |
Lled 1009mm × Hyd 800mm × Uchder 1843mm |
|
Lliw siasi |
Du llwyd safonol (addasadwy)) |
|
Ffurflen gêm |
Clamp pen fflat batri pŵer |
|
Bylchau clamp |
81mm |
|
Cefnogi manylebau batri |
Hyd sy'n gydnaws â batri 90-220mm; Trwch 15-70mm; Uchder 80-230mm; Batri |
|
Clust 60-150mm |
|
|
Modd Rheoli Sianel |
Mae gan bob batri ffynhonnell foltedd cyson cyfredol cyson hollol annibynnol, sefydlog a dim effaith. Dechrau gwireddadwy |
|
symud, stopio, oedi, parhau ac amddiffyn |
|
|
Mae gan bob sianel foltedd cyson annibynnol, cylched rheoli caledwedd cyfredol cyson |
|
|
Gall pob sianel codi tâl cyfredol, cywirdeb rhyddhau cerrynt yn cael eu graddnodi awtomatig gan feddalwedd |
|
|
Cyflenwad pŵer gweithio |
System wifren tri cham 5 AC380V ± 10 y cant, 50HZ |
|
ffactor pŵer |
Yn fwy na neu'n hafal i 0.99 |
|
Cyfradd afluniad cyfredol AC |
Llai na neu'n hafal i 2 y cant |
|
Mynegai Effeithlonrwydd Adran Pŵer |
Codi Tâl yn fwy na neu'n hafal i 80 y cant , yn rhyddhau Mwy na neu'n hafal i 75 y cant |
|
Defnydd pŵer gweithio |
Llai na neu'n hafal i 29KW |
|
cyfradd methiant offer |
<1% |
|
Amgylchedd gwaith |
Tymheredd -10~40, lleithder cymharol 80 y cant |
|
Modd afradu gwres |
Cymeriant aer naturiol, gwacáu i fyny |
|
larwm mwg |
Dewisol |
|
Swyddogaeth amddiffyn cydrannau pŵer |
1. Grid foltedd gor-redeg amddiffyn |
|
2. amddiffyn gor-redeg amledd grid pŵer |
|
|
Paramedrau Sianel |
|
|
Amrediad mesur foltedd |
DC 0~5V |
|
Ystod foltedd batri |
Codi tâl DC 0~4.5V; Rhyddhau DC 4.5 ~ 1.5V |
|
Amrediad foltedd cyson |
DC 2 ~ 4.5V |
|
Cywirdeb foltedd |
±({{0}}.5 darlleniad ‰ plws 0.5 ‰ llawn) |
|
Datrysiad rheoli foltedd |
0.1mV |
|
Cydraniad samplu foltedd |
0.1mV |
|
sefydlogrwydd foltedd |
Llai na neu'n hafal i (± 1mV) |
|
Ystod gyfredol |
Codi tâl DC 200mA ~ 100A; Gollwng DC 200mA ~ 100A |
|
Cywirdeb cyfredol |
±({{0}}.5 darlleniad ‰ plws 0.5 ‰ llawn) |
|
Datrysiad rheoli cyfredol |
1mA |
|
Datrysiad Samplu Cyfredol |
0.1mA |
|
Sefydlogrwydd presennol |
Llai na neu'n hafal i (± 1mA) |
|
Amser codi presennol (llwyth o 90 y cant) |
Llai na neu'n hafal i 50MS |
|
Amser cychwyn sianel (llwyth o 90 y cant) |
Llai na neu'n hafal i 50MS |
|
Swyddogaeth meddalwedd |
|
|
Modd rheoli |
Gwaith offer a reolir gan gyfrifiadur, rheolaeth cabinet llawn, gyda system sganio |
|
Modd cyfathrebu |
485 cyfathrebu porth cyfresol (cyfradd baud 57600 ) / cyfathrebu TCP |
|
Gosodiadau Proses |
Gellir gosod hyd at 32 cam a 256 o gylchoedd |
|
Modd codi tâl |
Cerrynt cyson, foltedd cyson, cerrynt cyson a foltedd cyson |
|
Amodau diwedd codi tâl |
Foltedd, cerrynt, amser, cynhwysedd,-△V |
|
Modd rhyddhau |
Cerrynt cyson, pŵer cyson, ymwrthedd cyson |

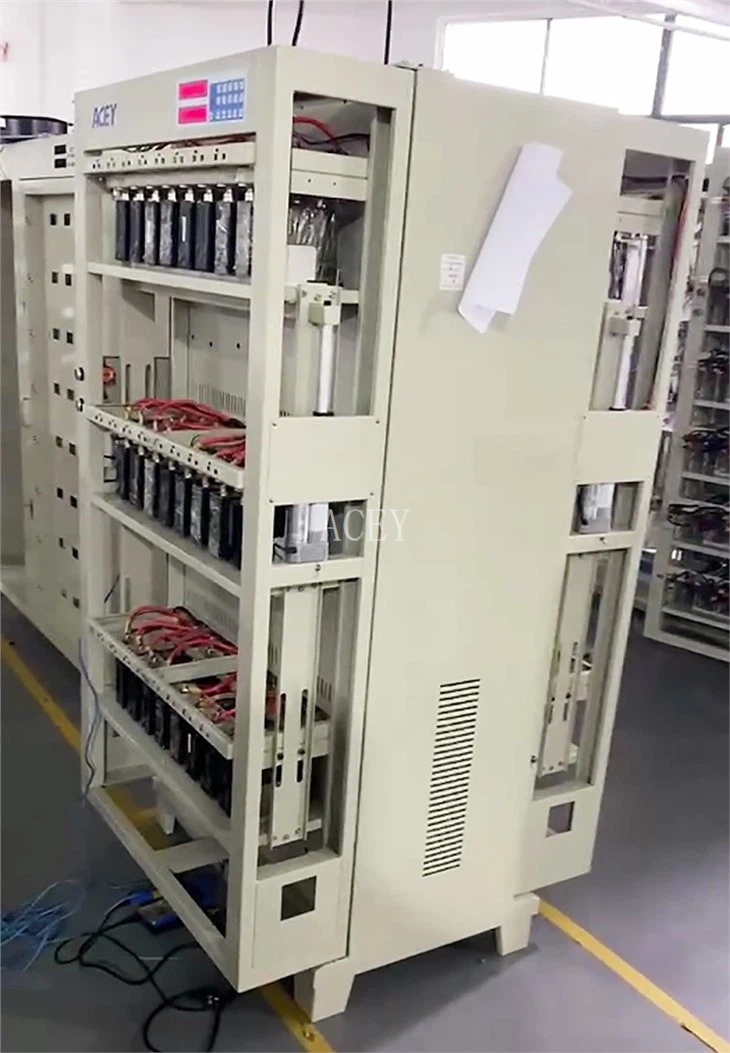

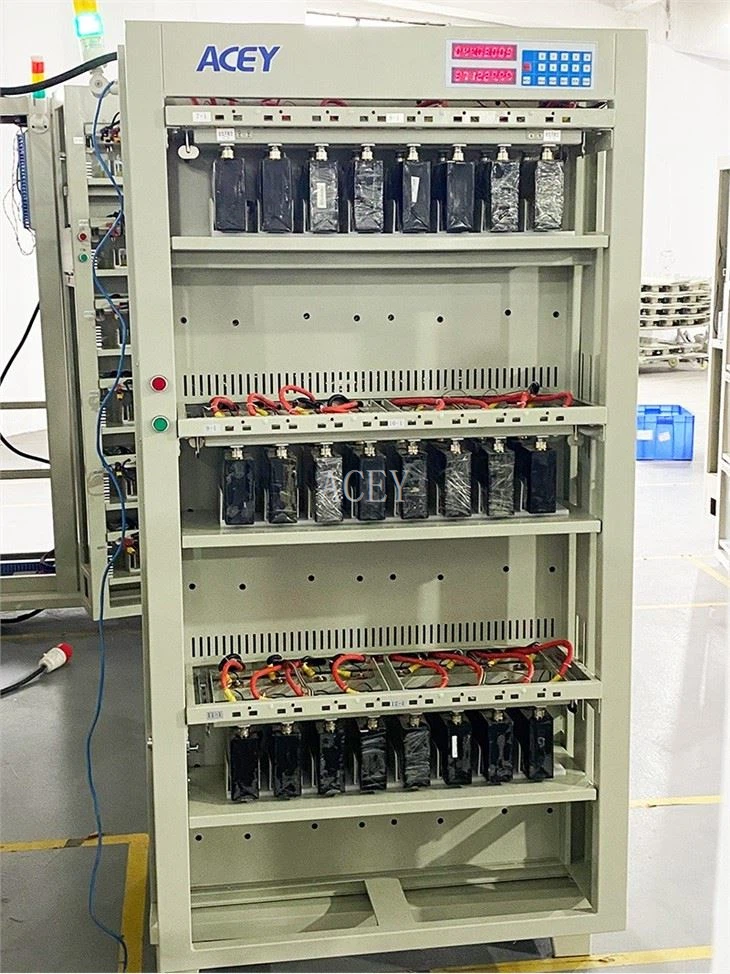

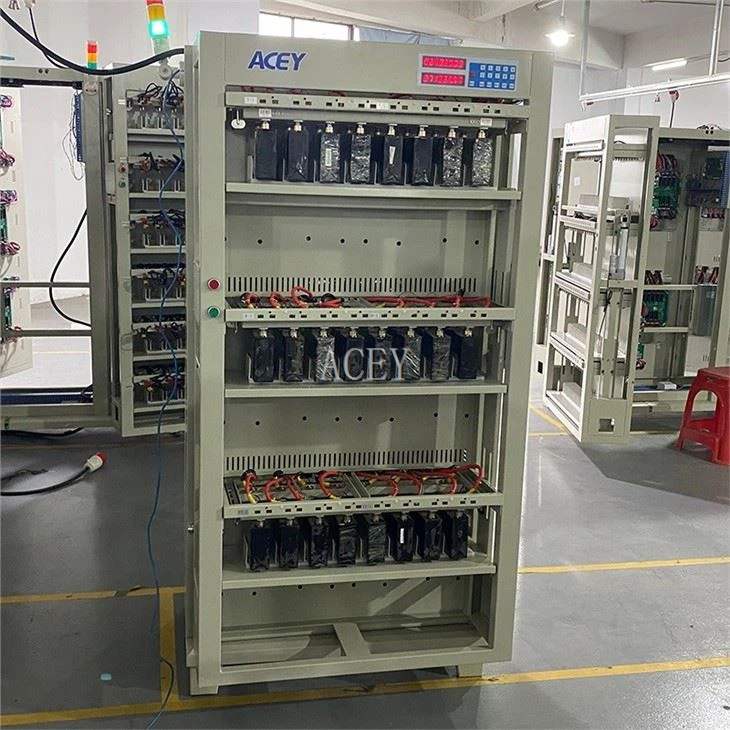

Manylion Cynhyrchion
