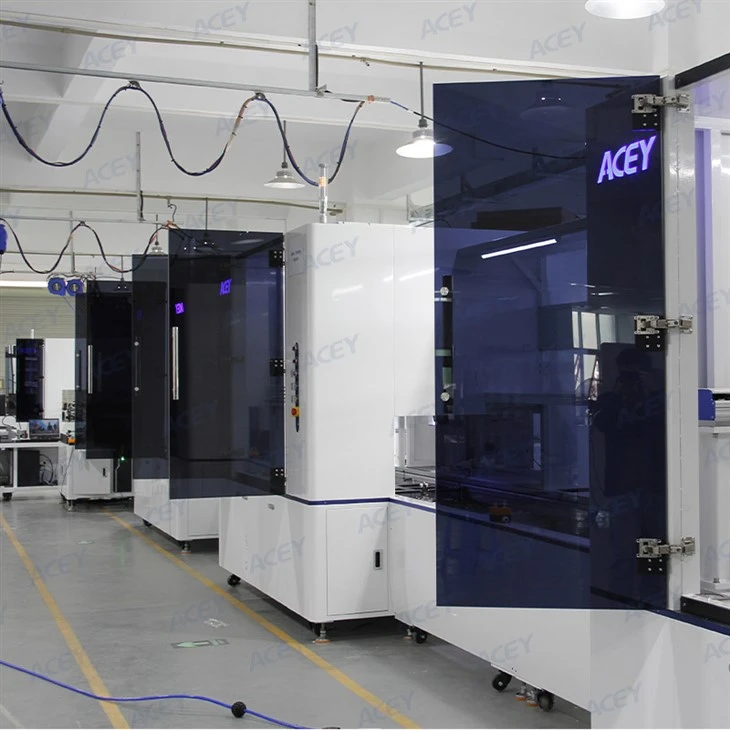

Llinell Cynulliad Pecyn Batri Lithiwm Prismatig Awtomatig



Llinell Cynulliad Pecyn Batri Lithiwm Prismatig Awtomatig

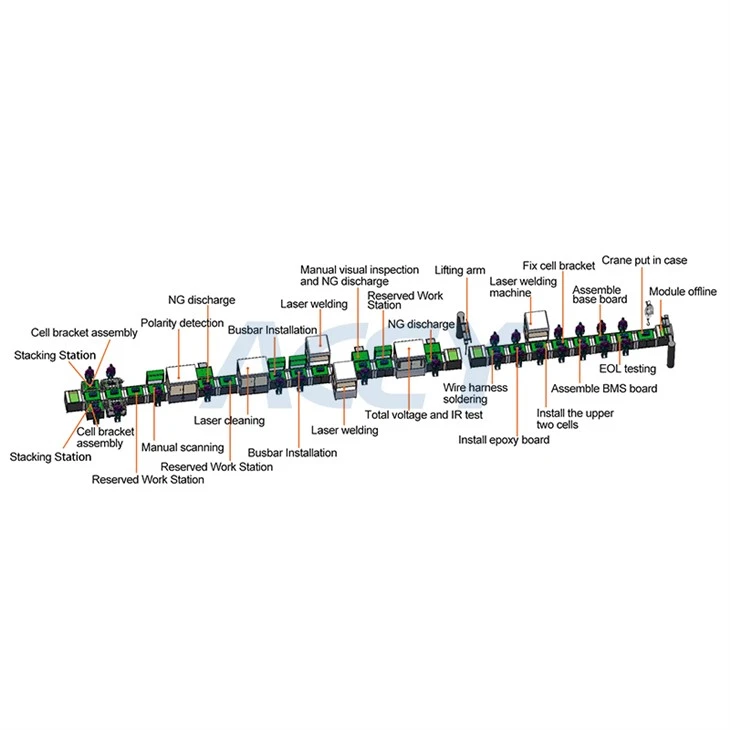

Mae'r prosiect ACEY-XM230420 yn seiliedig ar ofynion proses gynhyrchu'r cwsmer a chynllun y gweithdy, llinell gynhyrchu awtomatig modiwl cragen sgwâr cyfunol batri lithiwm storio ynni PECYN, mae strwythur dylunio'r llinell hon yn rhesymol ac yn gydnaws, ac mae'n addas ar gyfer batris o wahanol meintiau a manylebau Cynhyrchu modiwlau; Mae'r cynllun prosiect yn cael ei ddatblygu a'i ddylunio'n annibynnol gan ein tîm, ei brosesu a'i gydosod, ei gomisiynu a'i hyfforddi ar gyfer gwasanaeth ôl-werthu. Mae'r llinell gyfan yn mabwysiadu dyluniad modiwlaidd ac mae'n cynnwys y meysydd swyddogaethol canlynol - bwydo a didoli, gludo fframiau wedi'u cydosod, pentyrru â llaw, allwthio a rhwymo, cod sgan rhwymo, canfod polaredd, glanhau polyn, gosod bar cysylltiad, weldio bar cysylltiad, caffael weldio llinell, pacio, sgriw cloi clawr, prawf EOL, llinell gylchrediad cadwyn cyflymder dwbl, gosodiad offer, tynnu gwael, â llaw oddi ar-lein Cyfansoddiad gweithfannau sefydliadau eraill Am ei gyfradd cynnyrch, ei ofynion ar gyfer deunyddiau sy'n dod i mewn: felly deunyddiau nythu modiwl ( platiau diwedd, cromfachau, tâp gludiog, batris, ac ati) yn sicr o fod angen cysondeb.















Ystod addasu celloedd:	Ystod modiwl dimensiynau: hyd 500-800, lled170-220, uchder 200-280
Amodau amgylcheddol:	Pwysedd ffynhonnell aer: {{0}}.5~0.6 Mpa
Foltedd cyflenwad pŵer:	380V, 50Hz
Cyfanswm pŵer:	Llai na neu'n hafal i 12KW
Capasiti dwyn ardal:	>400kg/m
Gofynion amgylcheddol:	tymheredd 10-40 gradd; lleithder 30-70 y cant
Lleithder:	20 y cant -90 y cant
Cyfradd defnyddio offer:	>95 y cant
Cyfradd cymhwyster cynnyrch:	>99 y cant
Bodloni gofynion cynhyrchu diogelwch, gan gynnwys diogelwch cynnyrch a diogelwch batri;
Maint cludwr:	800mmx600mm
Corff llinell:	25000 (hyd) x2000 (lled) x1900 (uchder) mm (yn amodol ar ddyluniad gwirioneddol)
uchder o'r llinell ymgynnull i'r ddaear:	750mm±50mm
Mae gan bob gorsaf awtomatig offeryn jacking paled, ac mae gan yr orsaf â llaw offeryn jackio yn ôl y galw Mae gan bob gorsaf â llaw fecanwaith stopiwr paled fel y safon.
Gofynion lliw cabinet rac unedig: y defnydd unffurf rhagosodedig o "gwyn" (gellir nodi cyfateb lliw)



RhagymadroddioniMechanismSwyddogaethau Modiwl —— Offer corff cadwyn cyflymder dwbl

Prif swyddogaethau oyr offer:

Mae'r modiwl hwn yn bennaf yn sylweddoli cylchrediad awtomatig paledi offer, ac mae'n cynnwys prif gorff cadwyn elevator / cyflymder dwbl / mecanwaith offer / mecanwaith blocio

Mae'r llwyth yn fwy na 150KG, gellir rhyddhau pob safle atal blocio yn awtomatig neu ei actifadu â llaw gan y botwm



Rhagymadroddto Swyddogaethau Modiwl Mecanwaith —— Didoli prawf OCV



Modulcyflwyniad swyddogaeth:

Mae'r modiwl hwn yn bennaf yn defnyddio offer profi manwl uchel i gwblhau dosbarthiad a chofnodi data prawf gwrthiant mewnol foltedd y gell gragen sgwâr Trwy gasglu a llwytho â llaw, mae'r gwregys yn cludo'r batris i'r ardal i'w phrofi. Yn gyntaf, mae darllenydd cod adnabod diffiniad uchel yn darllen cod adnabod y batri, ac yna'n cwblhau'r prawf OCV ac yn paru'r data â chod y batri i'w arbed neu ei drosglwyddo. Mae gwerth y prawf o fewn yr ystod Mae'r batris yn cael eu codi gan y manipulator a'u cludo i wahanol gerau i lifo allan. Os yw'r prawf yn fwy na'r gwerth gosodedig, byddant yn cael eu symud i'r sianel NG. Pan fydd y sianel OK yn llawn 8 batris, byddant yn cael eu llwytho i mewn i'r blwch byffer gan y manipulator, a bydd y cludwr gwregys yn cael ei anfon at y glud. Safle pentyrru i gwblhau'r broses nesaf

Swyddogaetholamanteision:

1. Gellir gosod gwerth cyflwr paramedrau prawf ar y rhyngwyneb dyn-peiriant.

2. Mae'r stiliwr yn mabwysiadu cynulliad stiliwr nicel-plated, a defnyddir y dull pedair gwifren ar gyfer profi. Mae'r stiliwr yn silindrog ac mae gwaelod y stiliwr yn finiog, y gellir ei addasu'n dda i sicrhau bod Cyswllt, proses stiliwr nicel-plated, yn lleihau rhwystriant yn fawr, yn gwella cywirdeb y prawf.

3. Mae data perfformiad batri y prawf system yn gweithredu'r dull rheoli cronfa ddata, storio hirdymor, olrhain cryf, gyda swyddogaeth dadansoddi data'r meddalwedd, y cynnyrch Cynnal monitro a dadansoddi perfformiad ac ansawdd hirdymor i arwain y gwelliant o fformiwlâu ymchwil a datblygu a gwella'r broses gynhyrchu.

4. Mae'r gripper mecanyddol wedi'i gynllunio i atal llithro a phinsio. Amddiffyn y celloedd batri yn effeithiol,

5. Atal camgymryd a pharu grwpiau oherwydd camgymeriadau personél, cynyddu'r dyluniad clustogi ffrâm i atal twyllo,

6. Mae'r offer yn hawdd i'w weithredu, yn gyfleus i ddadfygio, ac yn sefydlog mewn perfformiad.



Cyflwyniad iMechanismSwyddogaethau Modiwl —— Didoli prawf OCV



Paramedrau technegol offer:
Mchine Didoli Sianeli Gear	6 ynghyd ag 1 sianel (Iawn ac NG)
Cywirdeb canfod gwrthiant mewnol	Amrediad mesur {{0}} mΩ; Cywirdeb ±0.5 y cant rdg; Cydraniad 0.1mΩ
Cywirdeb Profi Foltedd	Ystod {{0}}V;cywirdeb sylfaenol ±0.015 y cant rdg; cydraniad 0.1mV
Methiant Peiriant Sengl Cyfradd Sation	Llai na neu'n hafal i 2 y cant
Cyfradd Cymhwyster Cynhyrchu	Yn fwy na neu'n hafal i 99.5 y cant
Gallu Cynhyrchu	10-12PPM
Model Batri	Cell prismatig (Amrediad lled: 168-200/ystod uchder: 204-230/ystod trwch: 70-90)
Rhannau allweddol y peiriant hwn:
Profwr manwl uchel	HIOKI BT3561A/DM7275
Darllenydd cod cyflymder uchel	KeyenceSR1000
Rheilffordd Sleidiau	HIWIN
Gwialen Sgriw	TBI
Cyfrifiadur diwydiannol	Advantech PC3150



RhagymadroddiMecanwaith Swyddogaethau Modiwl —— Gludo Tâp/Stacio/Strapio





Rhagymadroddioni Swyddogaethau Modiwl Mecanwaith —— Sganiwch rwymo cod ac argraffu cod bar



Prifswyddogaethnso'r offer:

Mae'r modiwl hwn yn bennaf yn sylweddoli sganio cod modiwlau batri wedi'u pentyrru a'u bwndelu, sy'n gysylltiedig ac yn cynhyrchu codau modiwl cyfatebol trwy brosesu cyfrifiadurol. Mae'r orsaf yn cael ei gweithredu'n bennaf gan gyfuniad o offer llaw ac offer.





Cyflwyniad iFicaniaethSwyddogaethau'r Modiwl —— Darganfod gweledol polaredd

Prif swyddogaethau yr offer:

Mae canfod polaredd CCD modiwl batri yn berthnasol yn bennaf i - mae blinder ac esgeulustod y modiwl batri yn ystod y broses pentyrru â llaw yn arwain at drefniant anghywir yr electrodau positif a negyddol, sy'n achosi cylched byr o'r modiwl, sy'n dod â pheryglon diogelwch diangen. a cholledion economaidd; yr offer yn yr adran hon Mae'r Marc pwyntiau nodwedd y polion cell yn cael eu hadnabod trwy dynnu lluniau gyda'r camera a, ac mae'r meddalwedd gweledol yn cyfrifo ac yn cymharu a yw'r trefniant pentyrru yn anghywir. Pan fydd y datgeliad yn sbarduno larwm gwall trefniant, caiff y gollyngiad ei gadarnhau â llaw ar y safle a'i ollwng i radd wael.



OfferntMantais:

Gall archwiliad gweledol o waith ailadroddus osgoi achosion ac all-lif o ddiffygion a achosir gan flinder ac esgeulustod personél yn effeithiol, a'u rhyddhau mewn pryd cyn eu defnyddio i leihau cost ail-weithio ar ôl weldio.



Cyflwyniad iMechanismSwyddogaethau Modiwl —— Glanhau laser electrod positif a negyddol

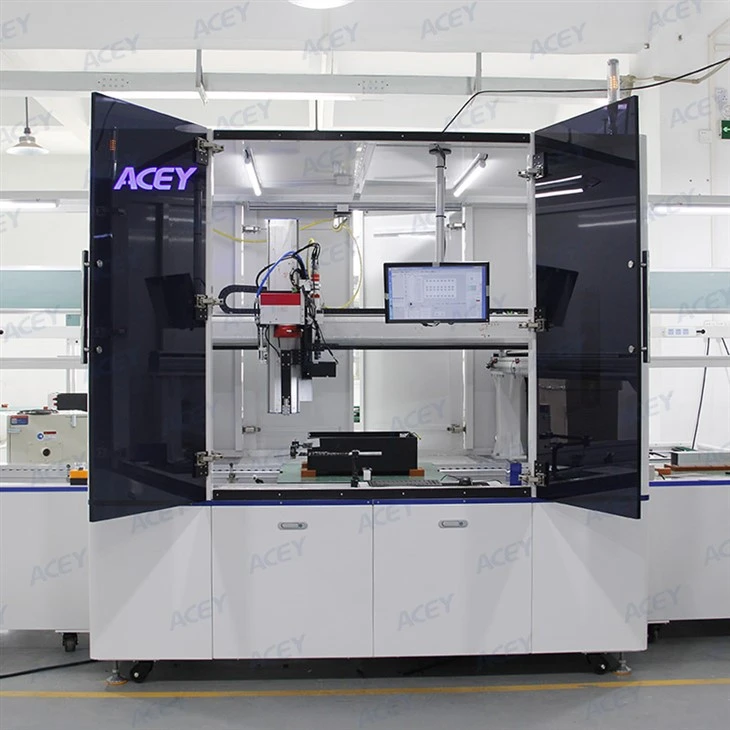

Introdwythiadi Swyddogaethau Modiwl Mecanwaith —— Weldio laser o ddalen alwminiwm polyn positif a negyddol o PECYN





Weldio laserpeiriantdangosyddion:

1) Trwch weldio 0.5-3mm (addasadwy);

2) Ystod teithio: 800 * 400 * 300mm;

3) Cyflymder Weldio: 10mm / s (addasadwy);

4) Math o laser: parhaus;

5) Pðer laser: 3kw (addasadwy);

6) Sbot galfanomedr: man canol 0.15mm;

7) Yn meddu ar dynnu llwch cyllell aer;

8) Cyfrwng gweithio laser: ffibr optegol;

9) Bywyd gwasanaeth laser: Mwy na neu'n hafal i 5 mlynedd;

10) Os oes angen i'r offer redeg yn awtomatig ar draws y corff cadwyn cyflymder dwbl, lled net y corff cadwyn cyflymder dwbl yw 850mm, a'r uchder net yw 750mm (o'r ddaear i bwynt uchaf y gadwyn cyflymder dwbl corff), ac mae gan y corff llinell ei estyniad lleoli ei hun (gyda 4 colofn lleoli)



Rhagymadroddto Swyddogaethau Modiwl Mecanwaith—— prawf EOL







Prif DdeunyddAllocanedigaethRhestr



SN	Categori rhan safonol	Disgrifiad o swyddogaeth a chyfyngiadau brand	Origion
1	rac peiriant	Proffil alwminiwm ynghyd â thriniaeth paent arwyneb dalen fetel	Tsieina
2	Rhannau wedi'u prosesu	Mae wyneb y rhannau alwminiwm wedi'i sgwrio â thywod a'i ocsidio, ac mae'r rhannau haearn wedi'u electroplatio	Tsieina
3	dyn-peiriant	verenton
4	CDP	Panasonic/Pennaeth	Japan/Tsieina
5	Dispaly	Lenovo
6	Cyfrifiadur diwydiannol	Advantech
10	Cyflenwad pŵer	Omron/Mingwei
11	Synhwyrydd	Panasonic, Omron, AirTAC	Japan a Taiwan
12	Ategolion rheoli trydan	Chint
13	Cysylltydd	Chint
14	Botwm
15	Modur cyffredin	台精
16	modur stepper	英仕达
17	modur servo	Pennaeth/Panasonic
18	I/O bwrdd	雷赛
19	silindr, falf solenoid	AirTAC	Taiwan
20	dwyn neu dwyn llinellol	NSK, FAG	Japan
21	rheilen dywys	HIWIN, TBI	Taiwan
22	Rhannau safonol strwythurol	Yiheda
